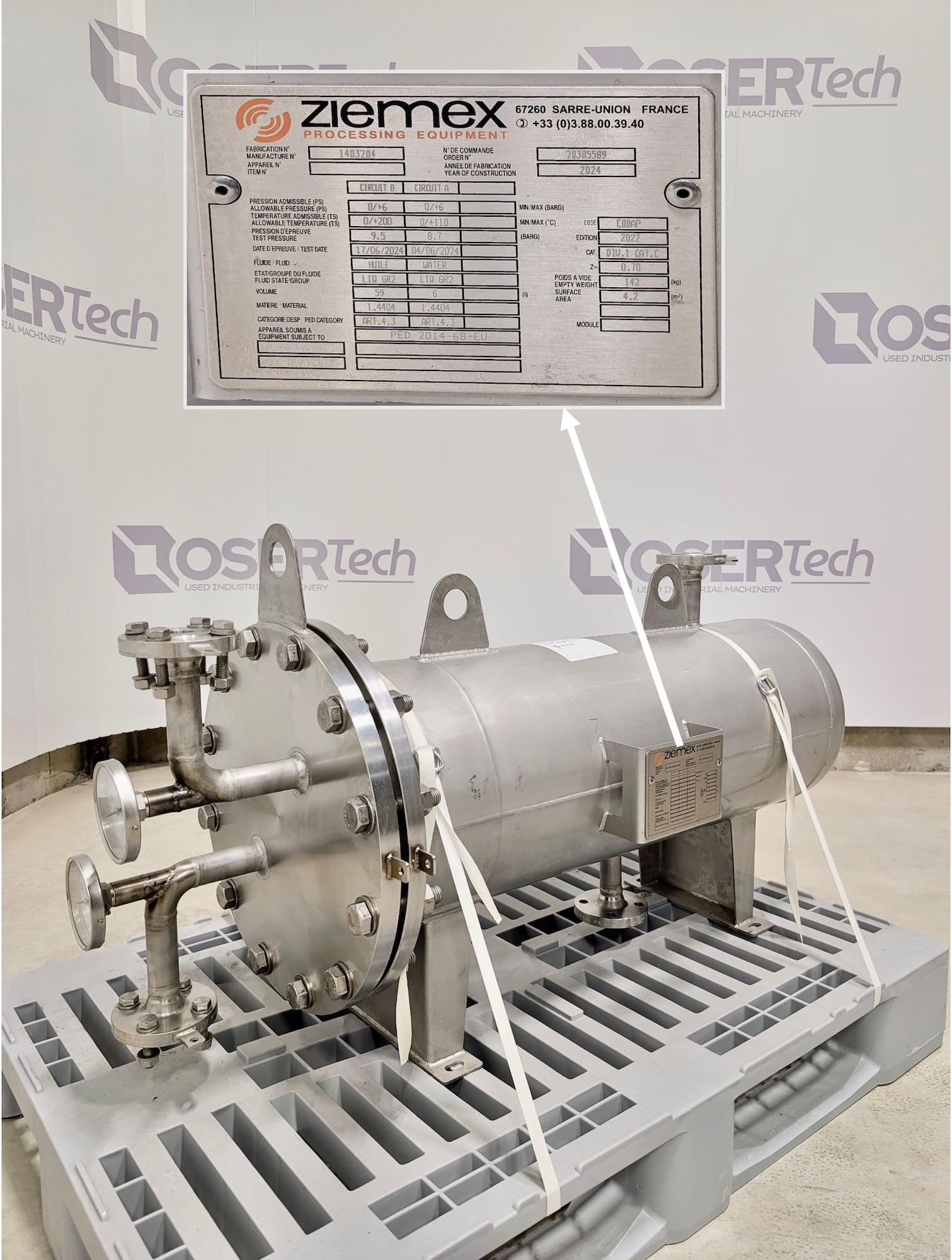

Ziemex Z-compact – Échangeur à plaques soudées

Fabricant : Ziemex Processing Equipment
Année : 2024
Modèle : Z-compact
N° de fabrication : 1403204
Type : Échangeur à plaques soudées

Matière : acier inoxydable 1.4404 (316L)
Fluide : Huile (circuit B) / Eau (circuit A)
Volume circuit B : 59 L
Volume circuit A : 6 L
Pression admissible : 0 à 6 bars
Température admissible : 0 à +200 °C (circuit B) / 0 à +110 °C (circuit A)
Pression d’épreuve : 9,5 bar (circuit B) / 8,7 bar (circuit A)
Groupe de fluide L1G GR2

Surface d’échange : 4,2 m²
Poids à vide : 142 kg

L’échangeur à plaques soudées Z-compact® associe le rendement thermique d’un échangeur à plaques à la robustesse mécanique d’un échangeur tubulaire.

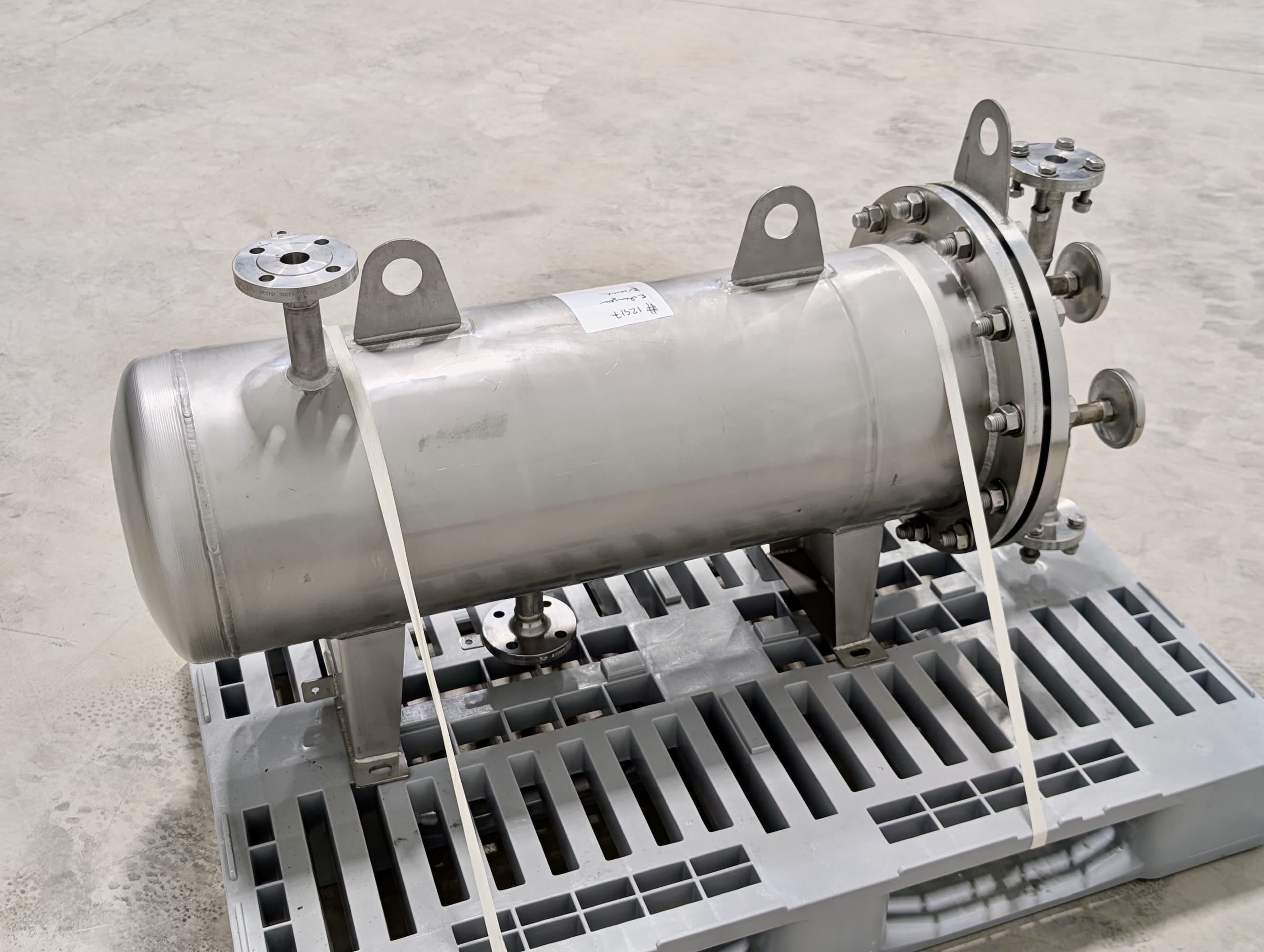

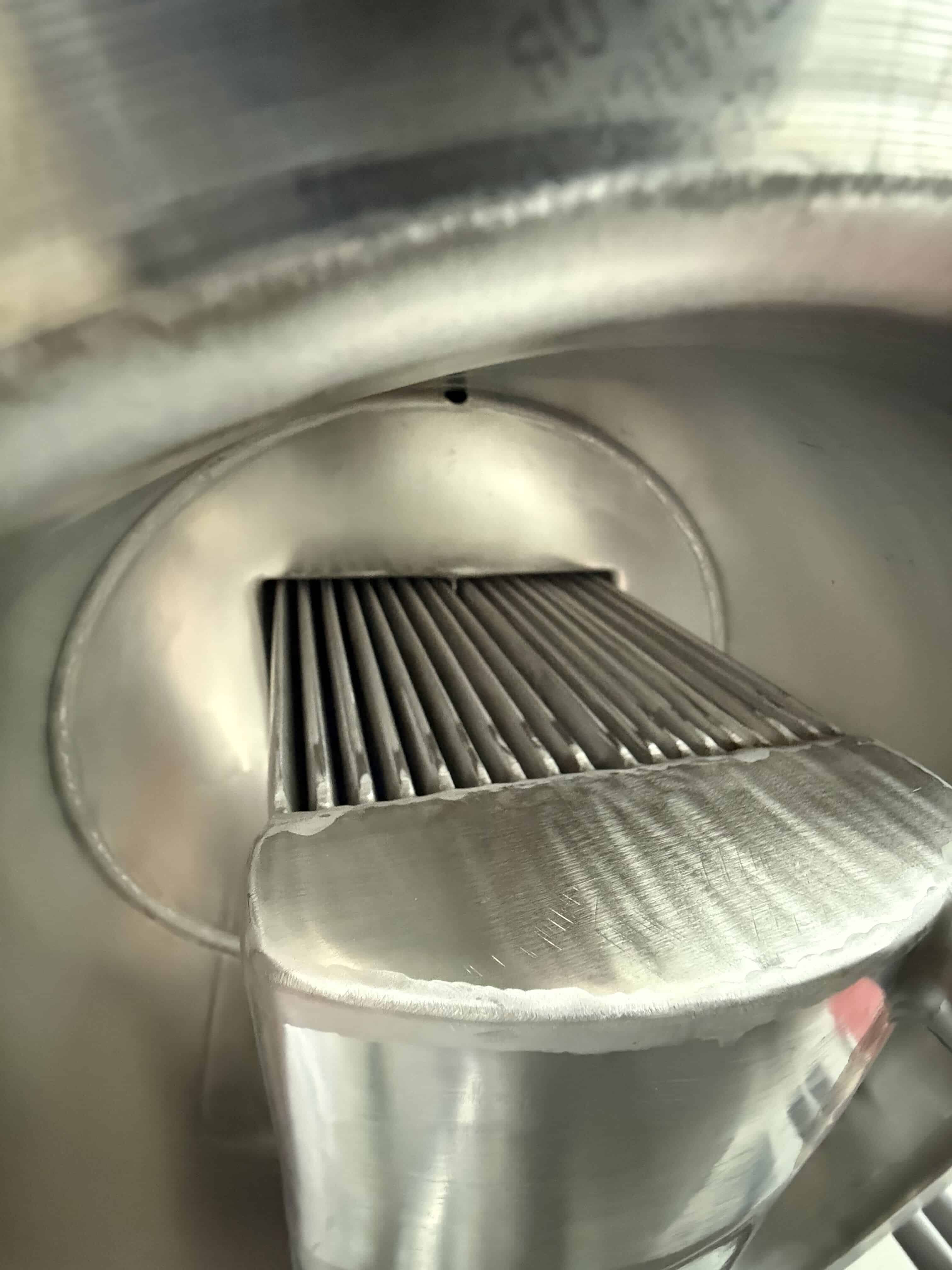

Le faisceau de plaques est logé dans une calandre cylindrique. Cette architecture absorbe les écarts de dilatation entre les deux circuits, ce qui permet à l’appareil de fonctionner de manière fiable à haute pression, à haute température et en cas de variations brusques de température.

À service équivalent, le Z-compact® offre un meilleur transfert thermique qu’un échangeur tubulaire classique. Sa surface d’échange est plus efficace et ses pertes de charge sont plus faibles.
