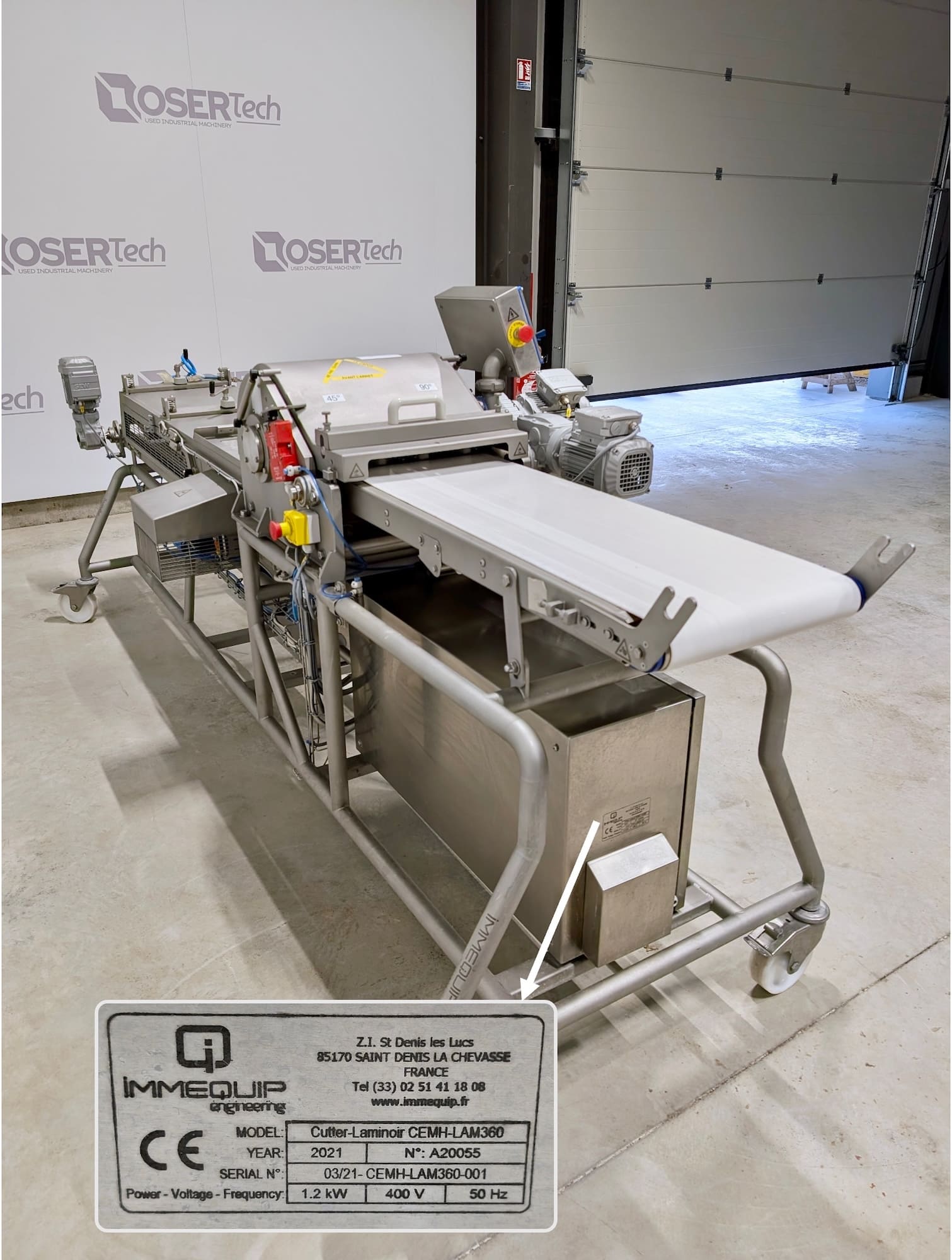

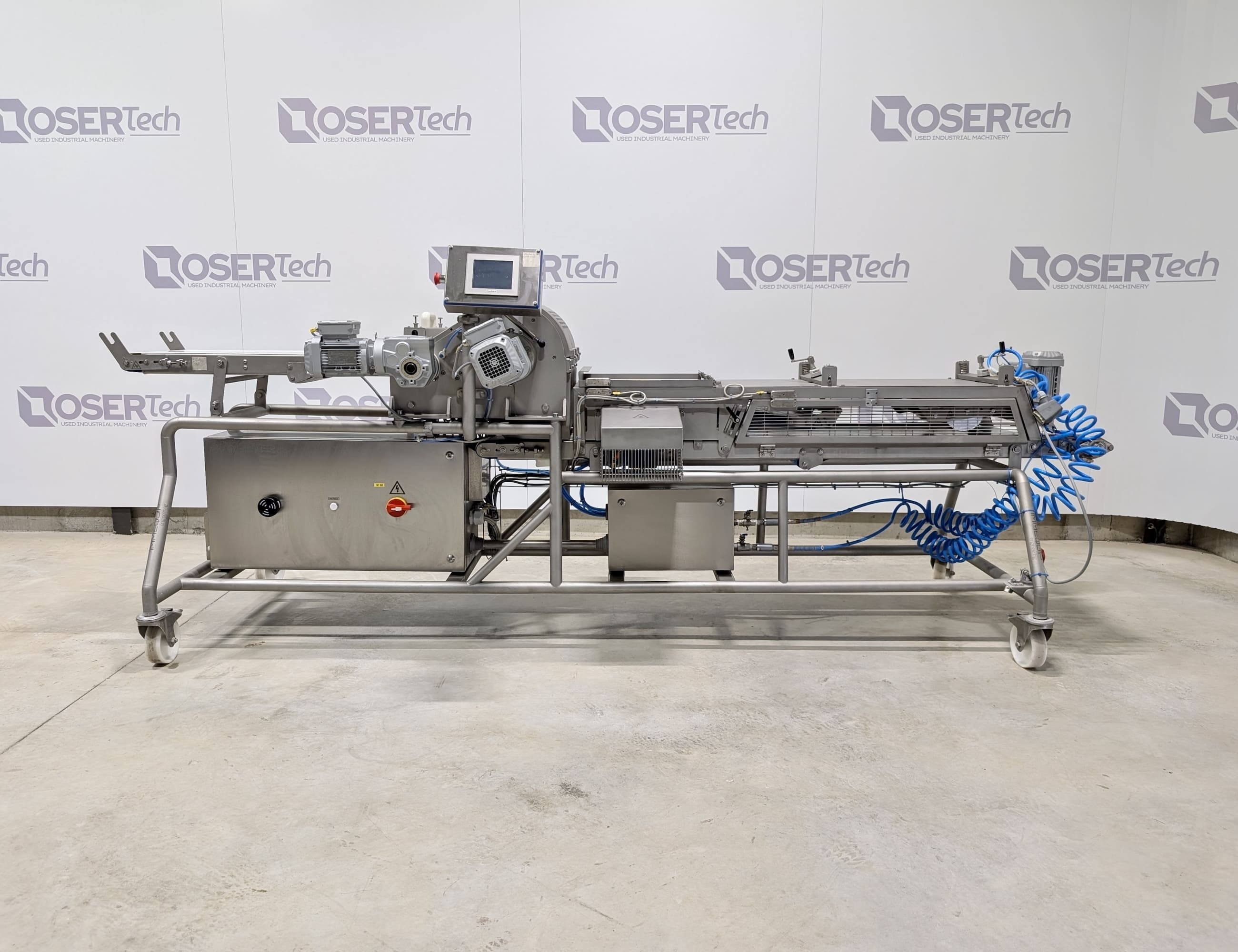

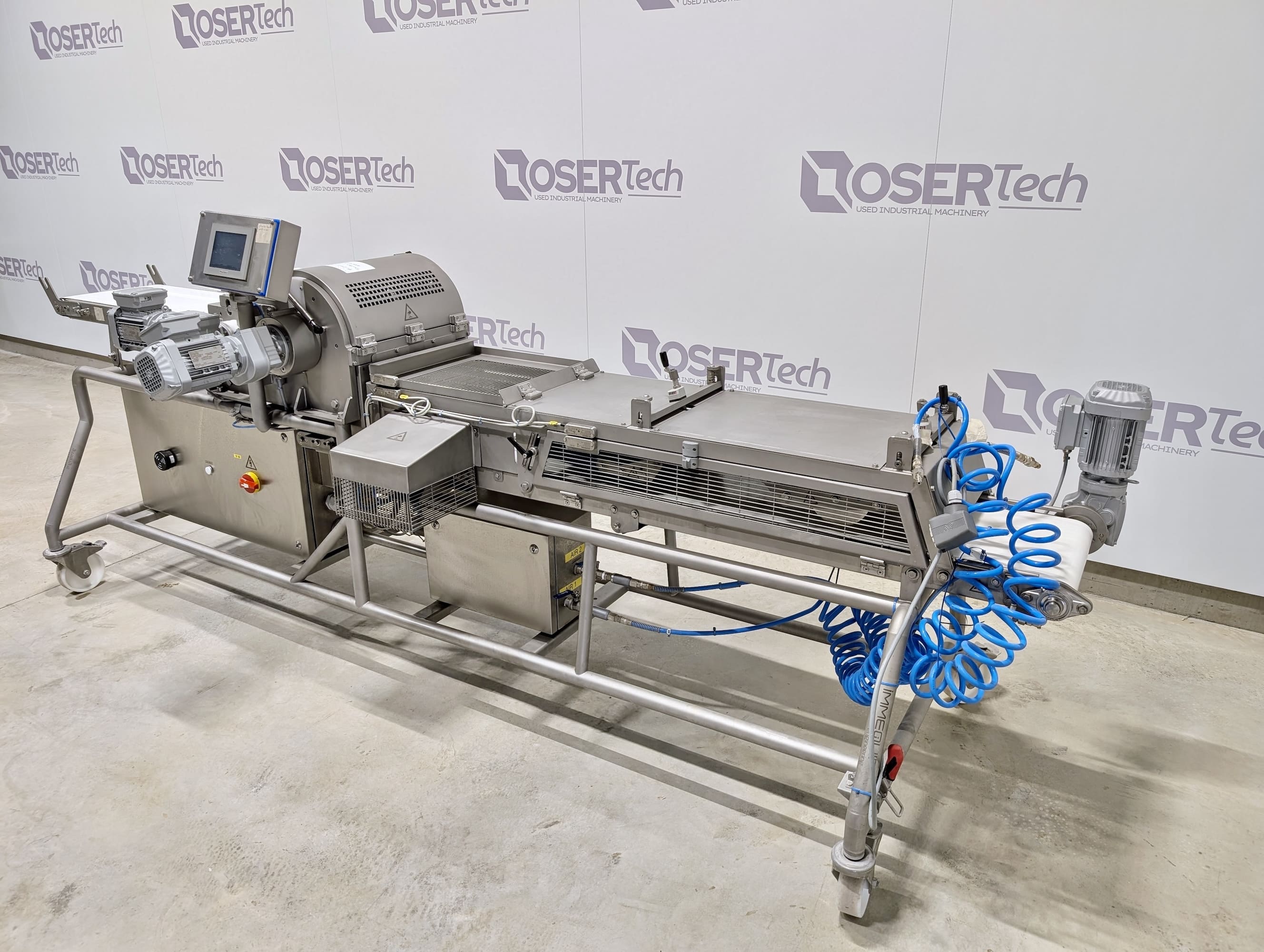

IMMEQUIP CEMH-LAM360 – Cutter / Laminoir

Fabricant : IMMEQUIP Engineering

Modèle : CEMH-LAM360

Année : 2021

Type : Cutter / Laminoir

Structure & conception : Châssis mécano-soudé tout inox 304L
Montage sur 4 roulettes pivotantes avec freins

Dimensions
Longueur totale : 3550 mm
Hauteur tapis entrée : 1025 mm (±15 mm réglable)
Hauteur tapis sortie : 737 mm
Largeur bandes : 360 mm

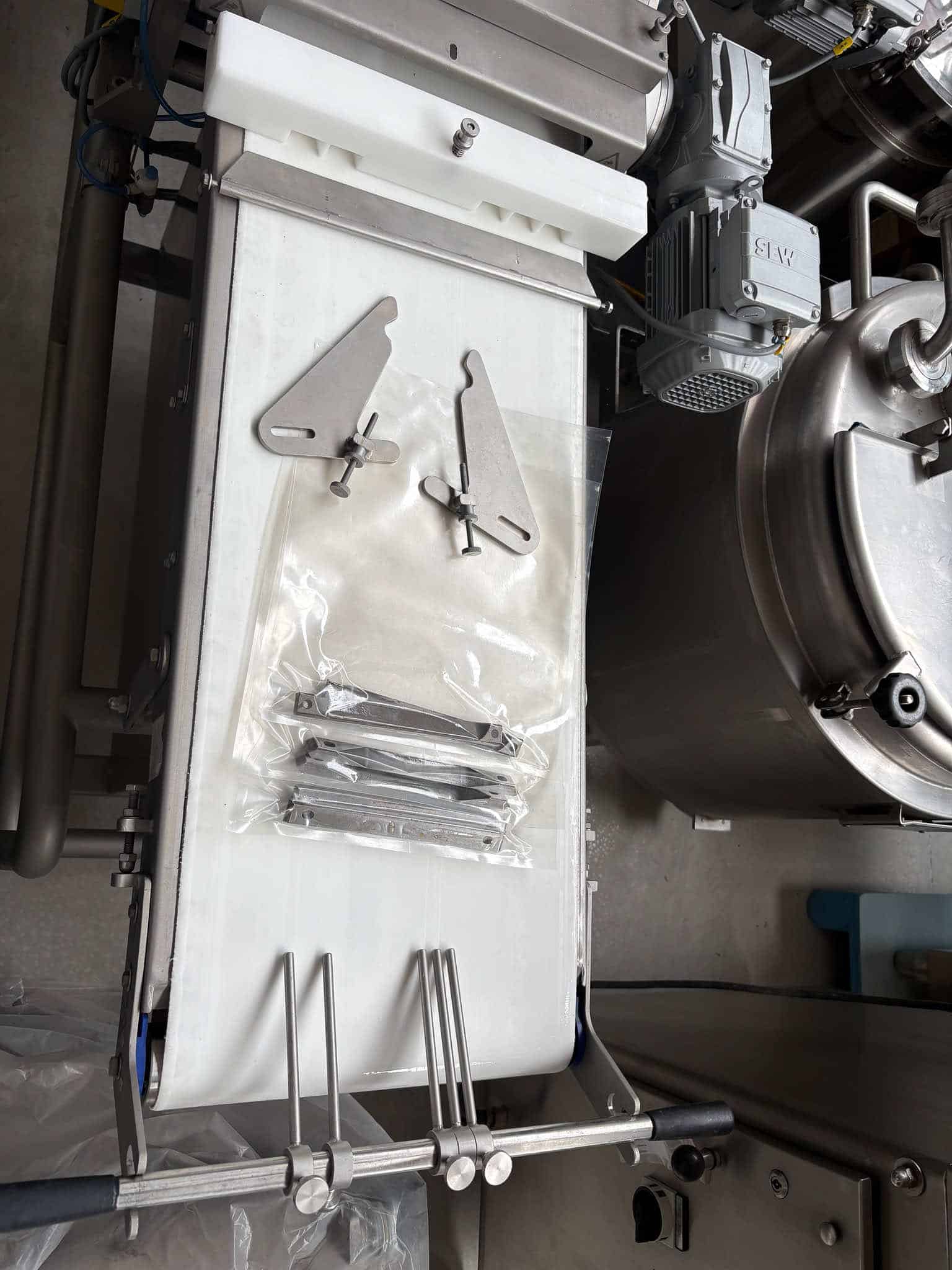

Convoyage : Tapis d’entrée
– Bande NEOBELTING silicone blanc
– Température max : 90°C en continu
– Vitesse : 17 m/min

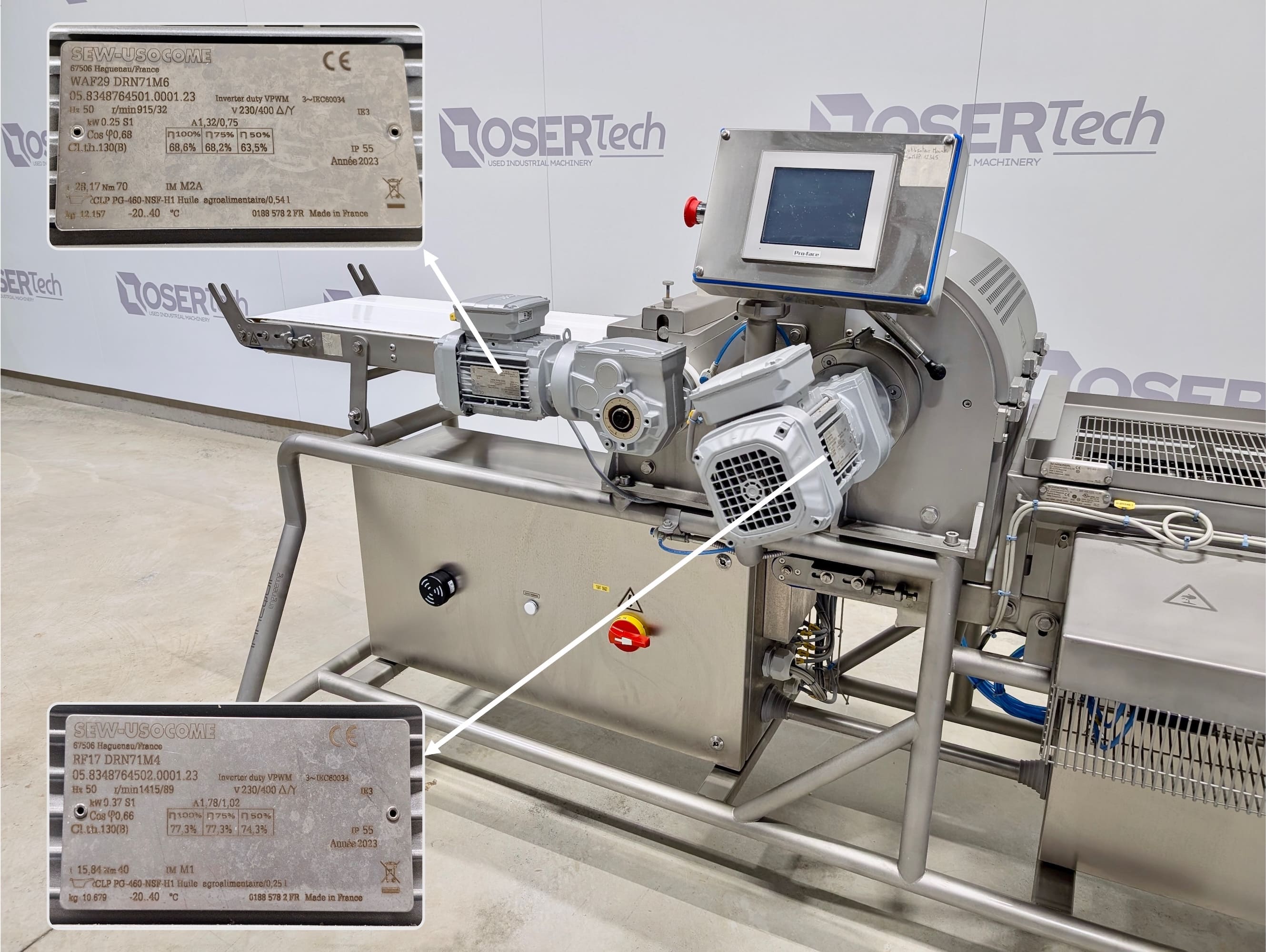

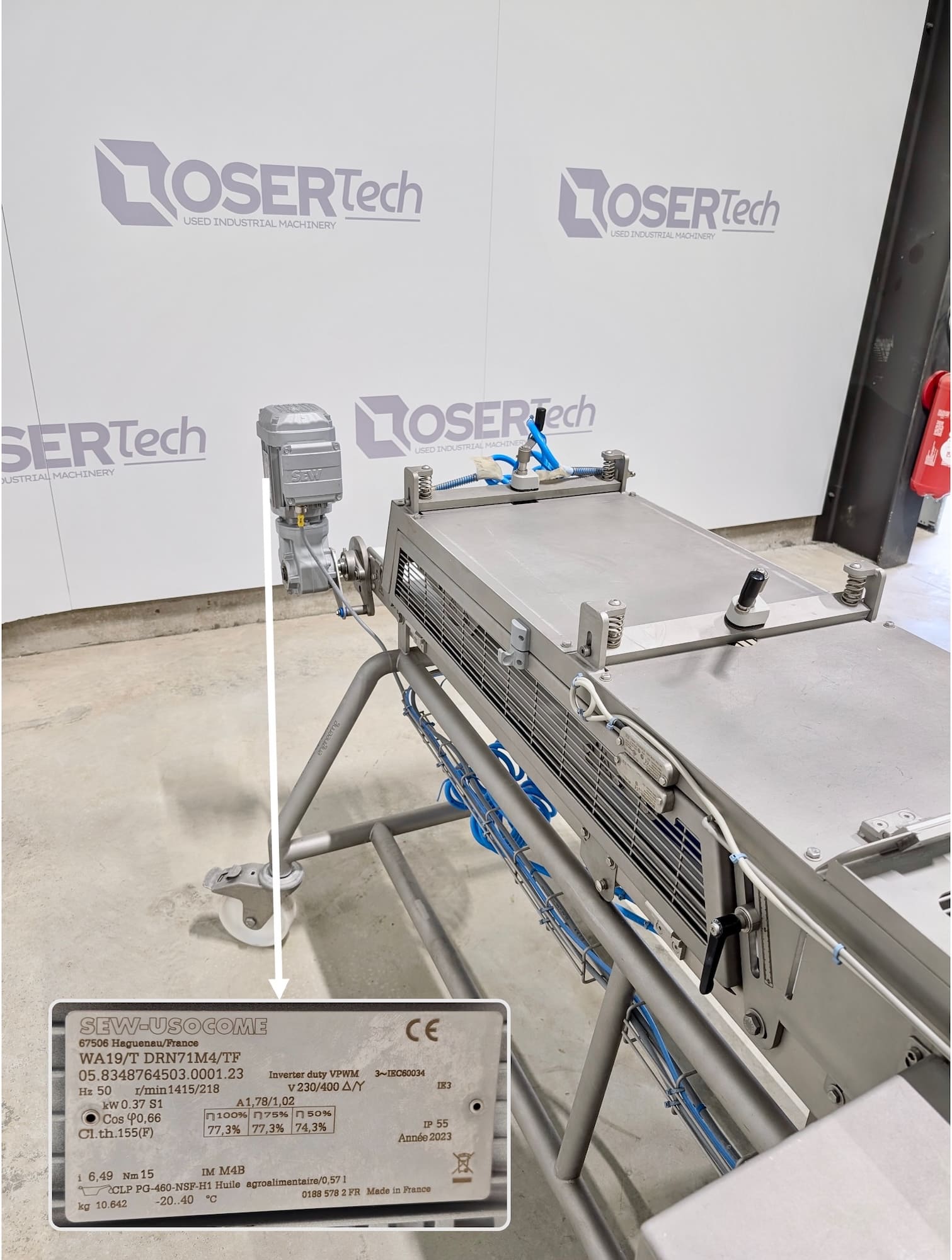

– Motorisation : 0,25 kW – triphasé 400V
– Option non fournie avec la machine, disponible sur demande : guidage produits par peigne inox + rouleaux presseurs

Convoyage : Tapis de sortie
– Bande NEOBELTING silicone blanc
– Vitesse : 43 m/min
– Motorisation : 0,37 kW – triphasé 400V
– Rampe de soufflage intégrée

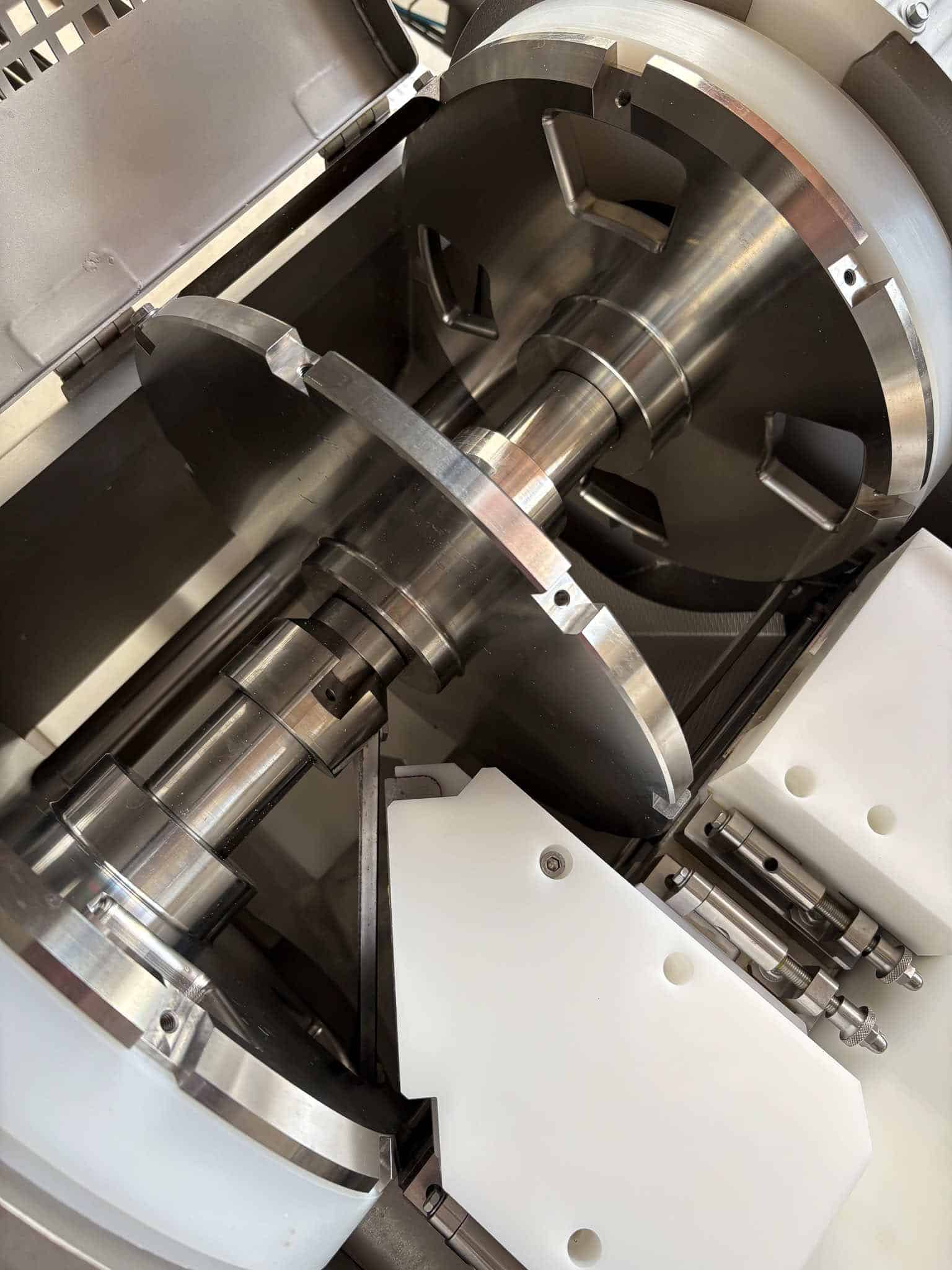

Bloc de coupe
– Roue de coupe Ø350 mm
– 3 flasques porte-couteaux (45° et 90°)
– 3 Couteaux acier trempé rectifié (Z30C13 – 40/42 HRC) – Possibilité d’en ajouter
– Vitesse rotation : 72 tr/min
– Motorisation : 0,37 kW – triphasé 400V
– Carter inox avec rouleau presseur réglable
– Guidage par roulements inox
– Kit de coupe possible : 90° et 45°

Kit orientation produit : 2 ensemble symétrique avec chacun x1 cellule, x1 volet d’arrêt, 1 vérin pneumatique

Fonction laminage
– Rouleau inox creux Ø140 x 350 mm non motorisé
– Réglage d’écartement : manuellement
– Racleur réglable anti-colmatage

Alimentation : Triphasé 400V – 50 Hz

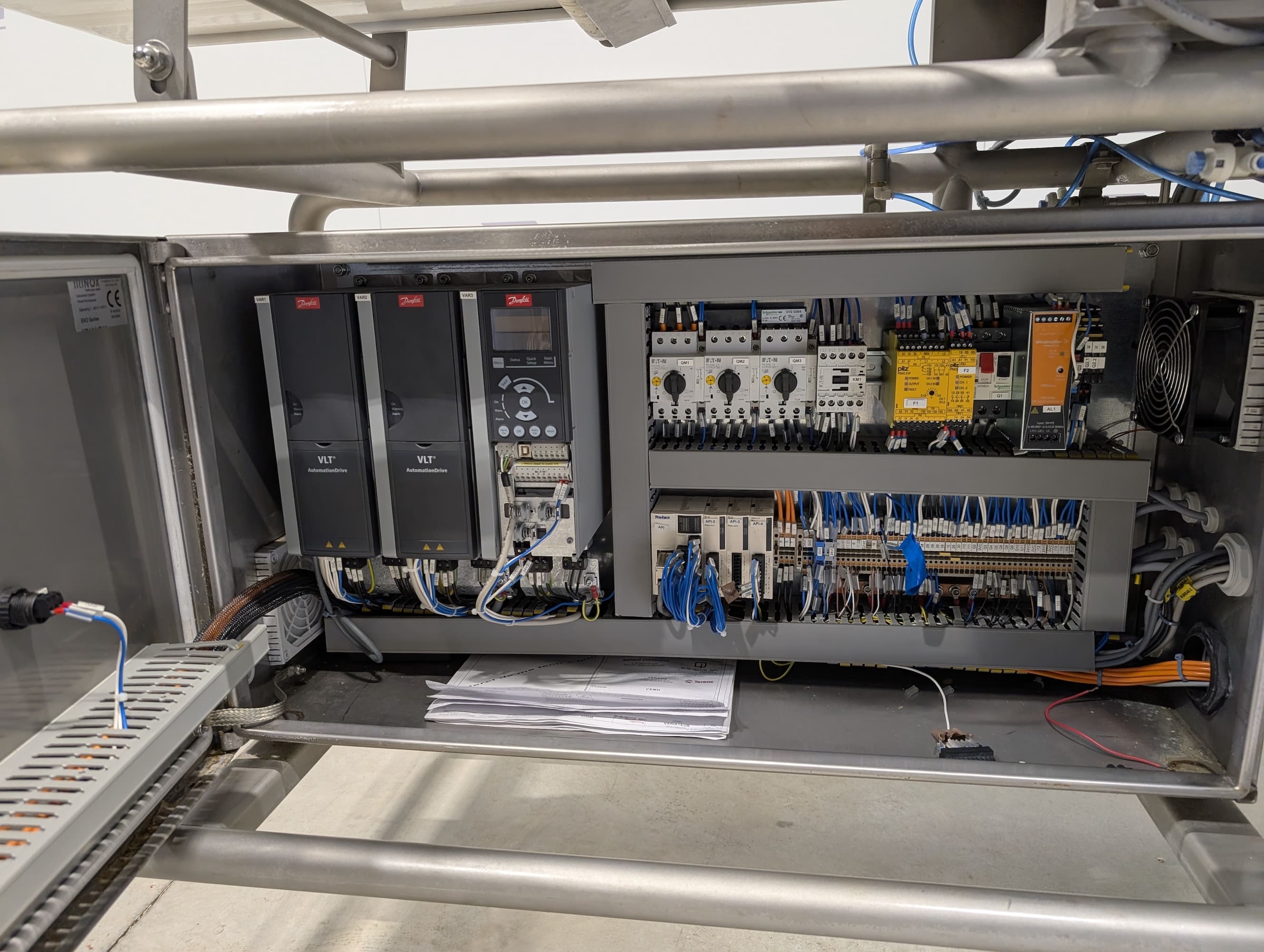

Variateurs Danfoss VLT
Écran opérateur (HMI)
Pilotage complet de la machine
Buzzer + voyant de mise sous tension
Arrêts d’urgence (dont 1 côté bloc coupe)

Dossier électrique disponible
