INFORMATION TECHNIQUES

Documents

schema-installation.pdf

Informations techniques

Unité de séparation / distillation physico-chimique.

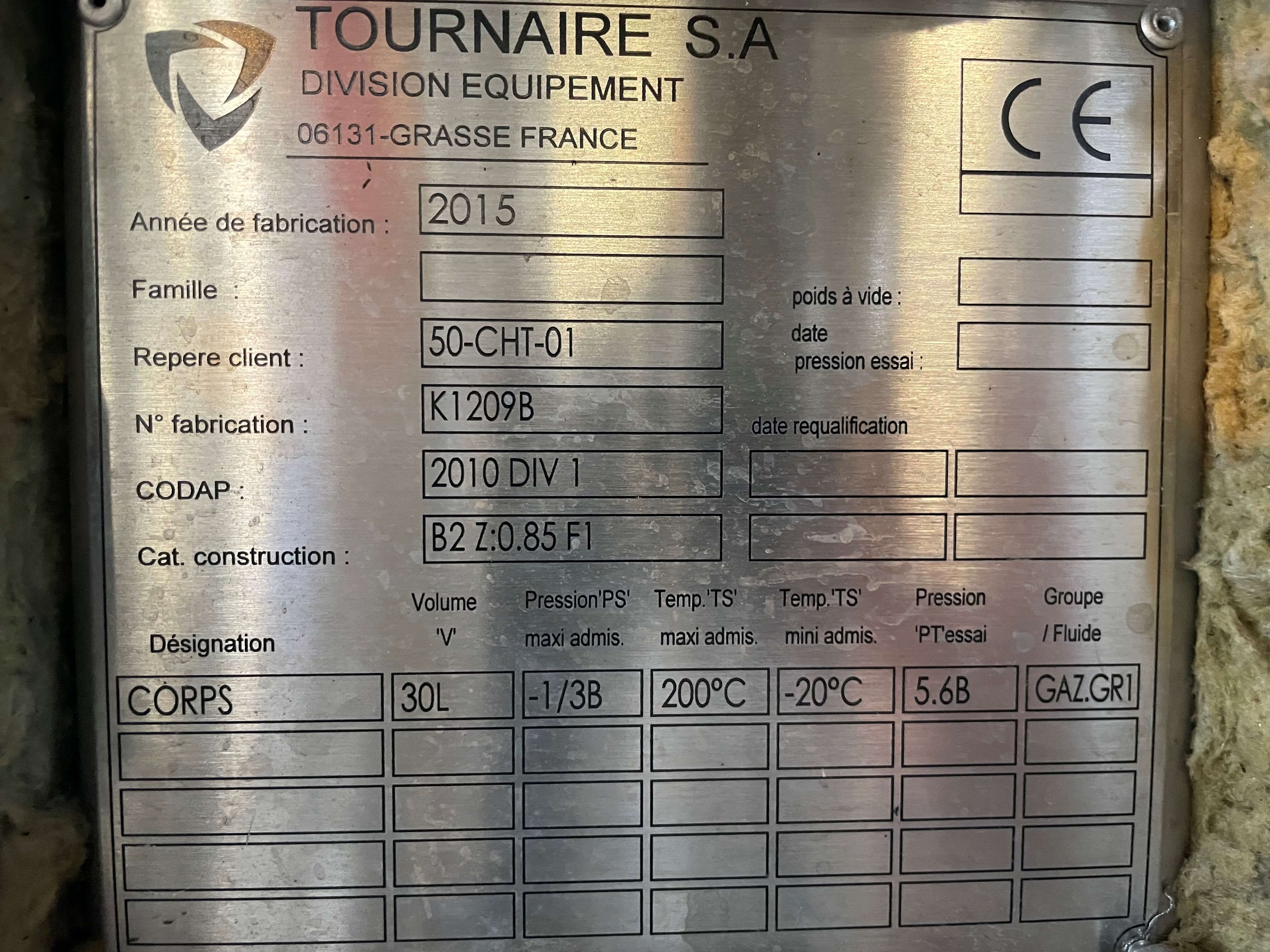

Année : 2015

Installation ATEX 3G IIBT4, intérieur de l’installation : zone 1G

Mode de fonctionnement : continu – batch- semi-batch.

Pression : Sous vide- 3 barg maxi

Taille Bouilleur : 50 Litres (Possible 200 Litres)

Débits : Environ 180 Kg/h à l’alimentation d’un mélange Eau/Ethanol (90/10) à pression atmosphérique avec un taux de reflux de 5.

Nombre de plateaux théoriques : 20 –> Alimentation possible en 3 points : 4 lits de garnissage structuré, 4 redistributeurs de liquide (dont 3 avec recentreurs)

Dimensions : Unité réalisée sous forme de skid, dans châssis acier galvanisé à chaud de dimension 2400 x2400 x 4000MM de hauteur.

Utilités / sources :
Vapeur : 3 bar eff 143°C 30 à 80kg/h
Eau froide 25-30°C : 2-5m3/h
Eau glacée 5-10°C : 0.5m3/h
Air comprimé : 6bar eff
Azote inertage : 4.5 bar eff
Electricité : 400V tri 50 Hz régime IT : 5kw
