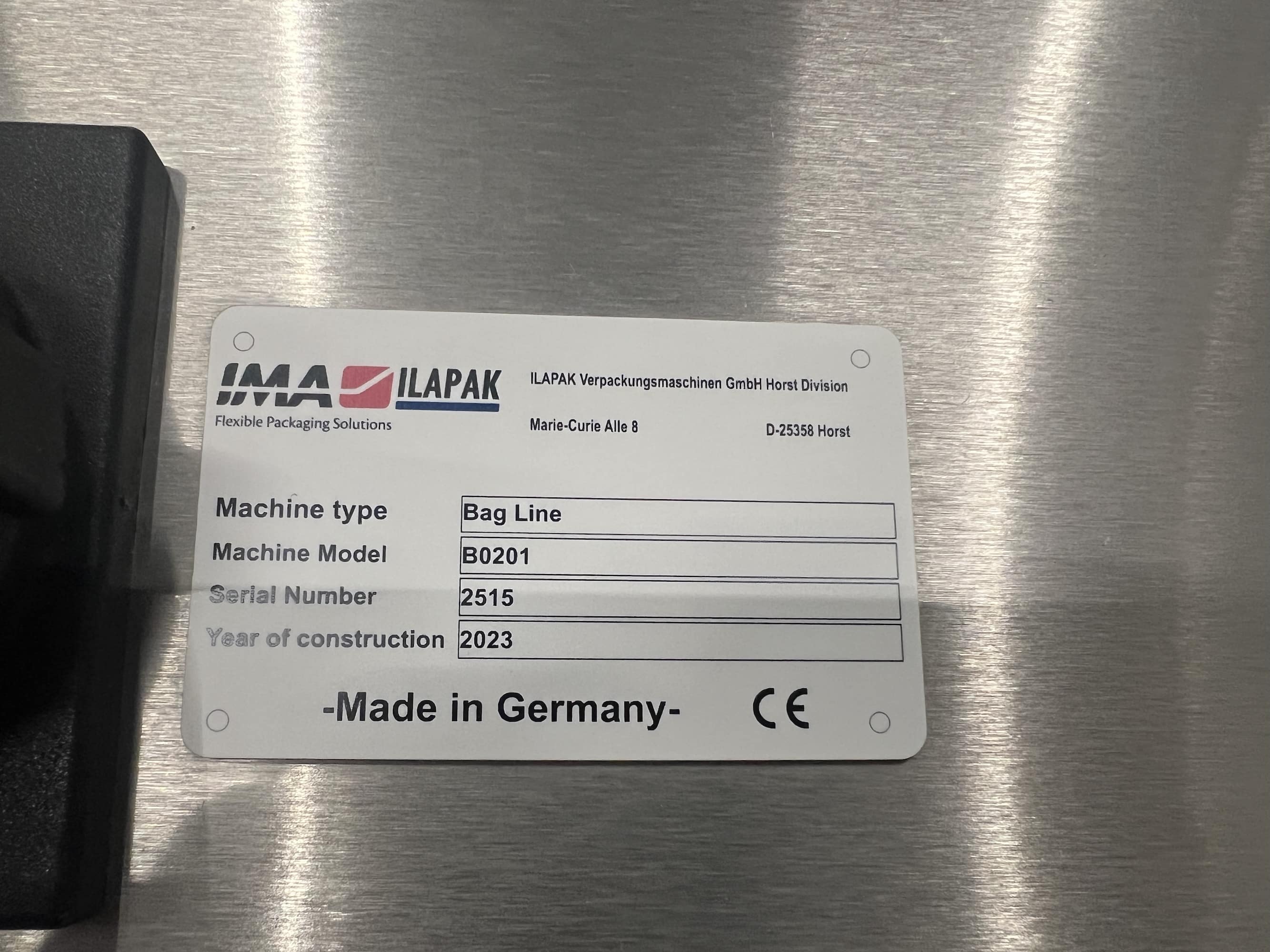

IMA ILAPAK WA 14/50 + VT2000 OF P – Ligne d’ensachage

Fabricant : Ilapak Italia S.p.A. (Groupe IMA)
Année : 2023
Type :Ligne d’ensachage complète : ensacheuse verticale Vegatronic VT2000 OF P + peseuse associative 14 têtes Weightronic WA 14/50 + alimentation + plateforme inox

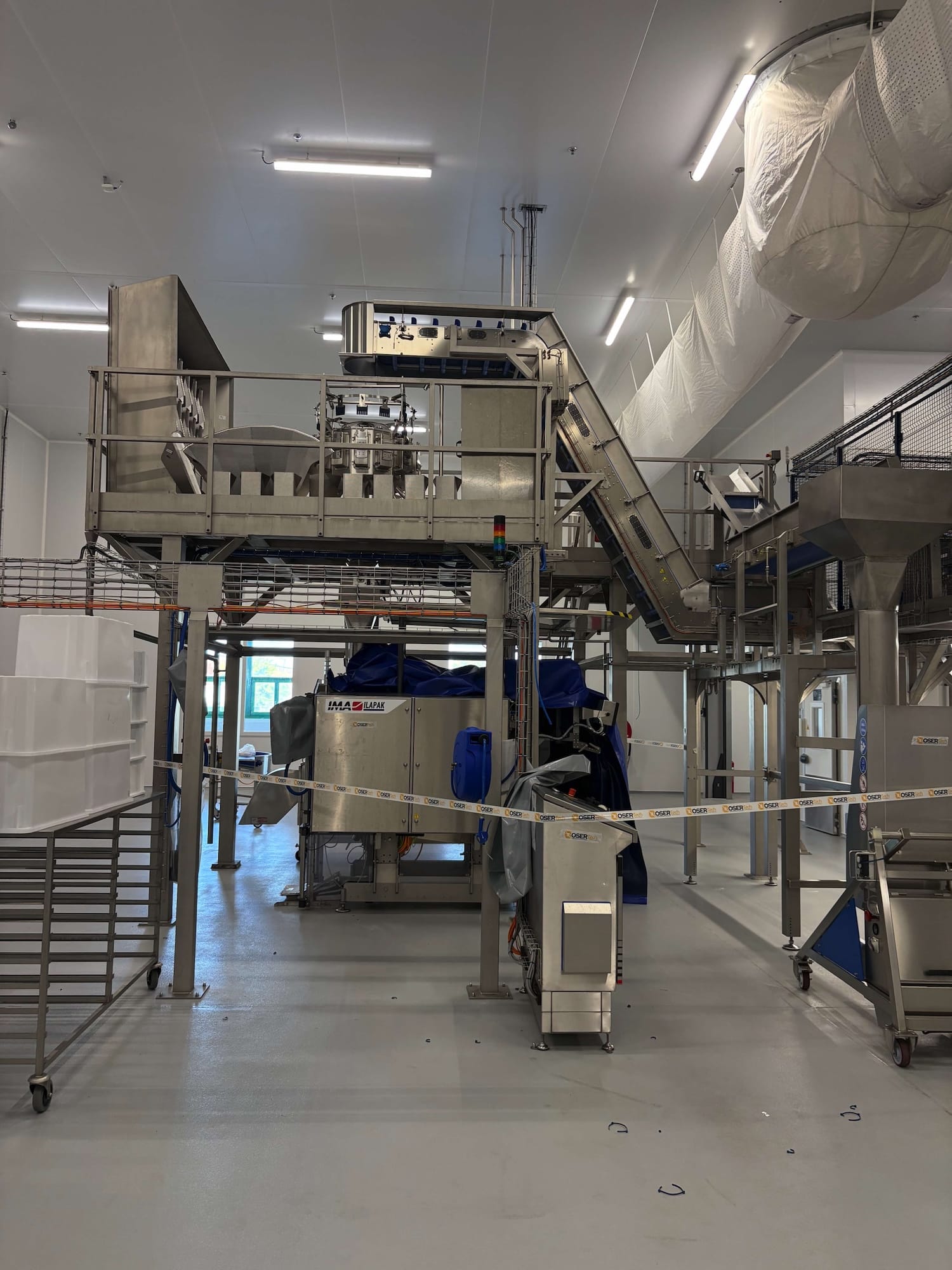

COMPOSITION DE LA LIGNE

1. Convoyeur à bande – PA.MA Service PTNMSX
2. Élévateur en Z à taquets – PA.MA Service PTNMSX-Z
3. Peseuse associative 14 têtes – Ilapak Weightronic WA 14/50
4. Ensacheuse verticale (VFFS) – Ilapak Vegatronic VT2000 OF P
5. Plateforme inox (gantry) – FQS

– Encombrement maximal de la ligne : 4,81 x 3,00 x 7,35 m (H) (information dossier technique)
– Designé pour travaillé en milieu froid / humide (produits surgelés)

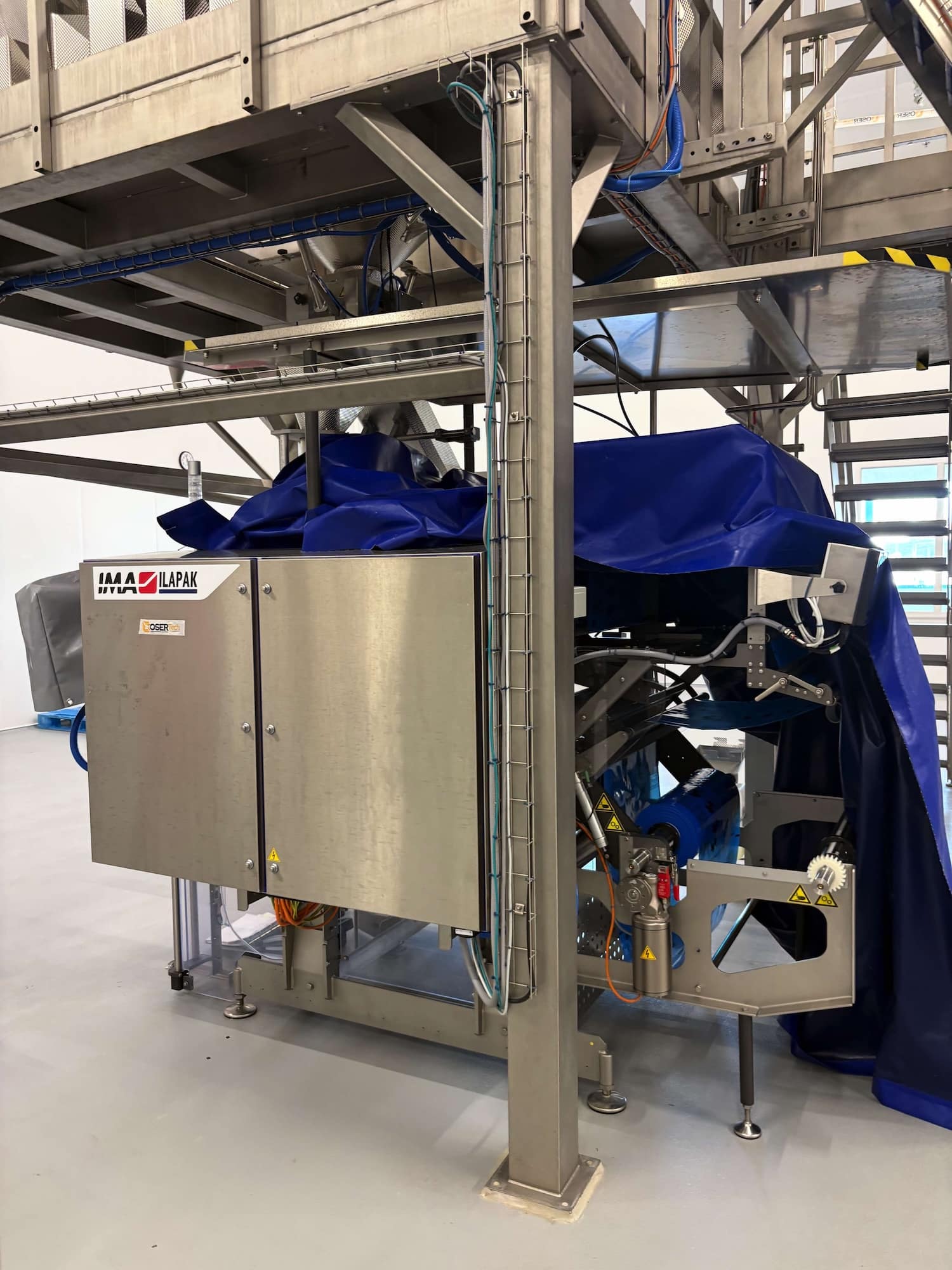

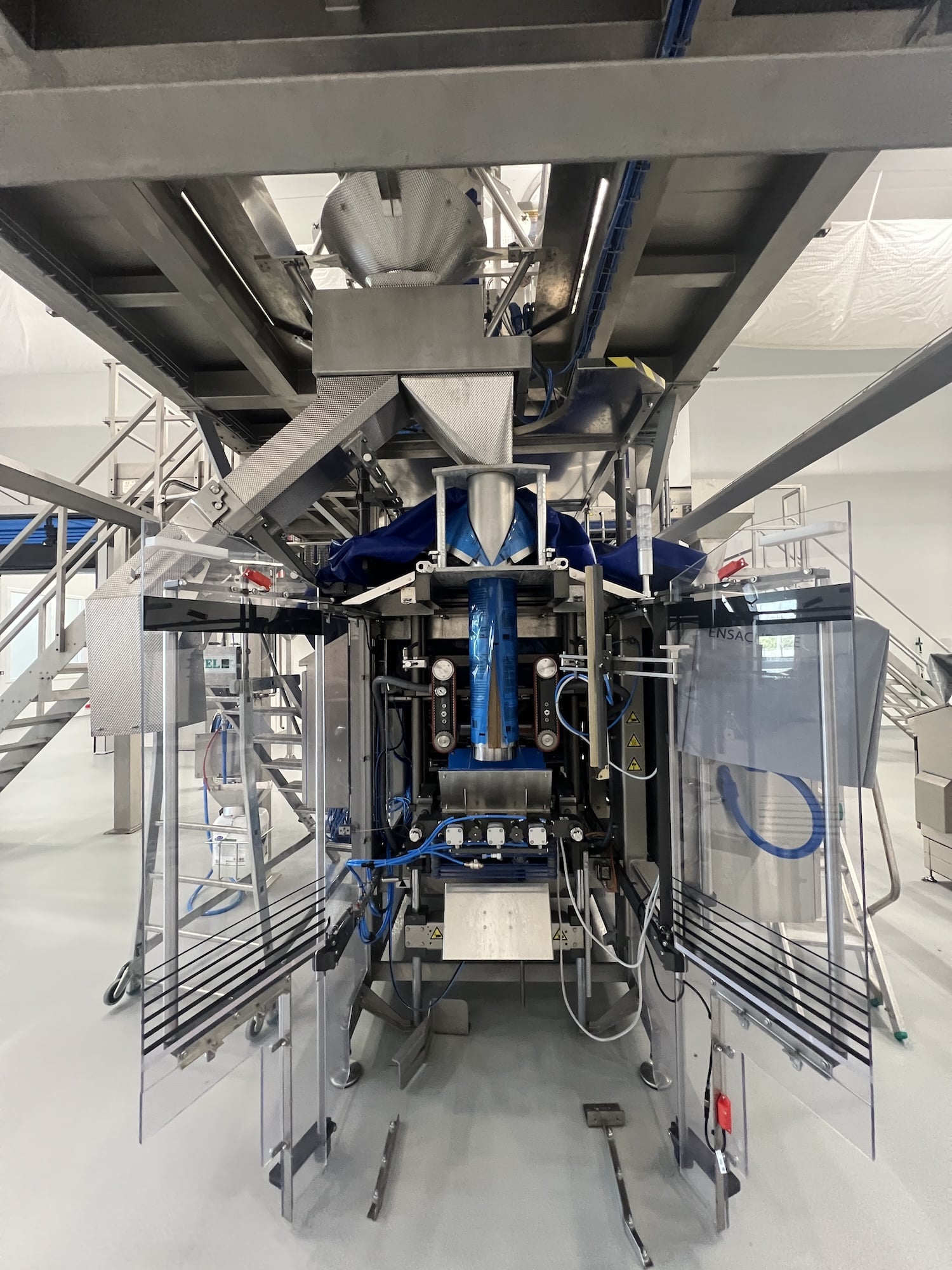

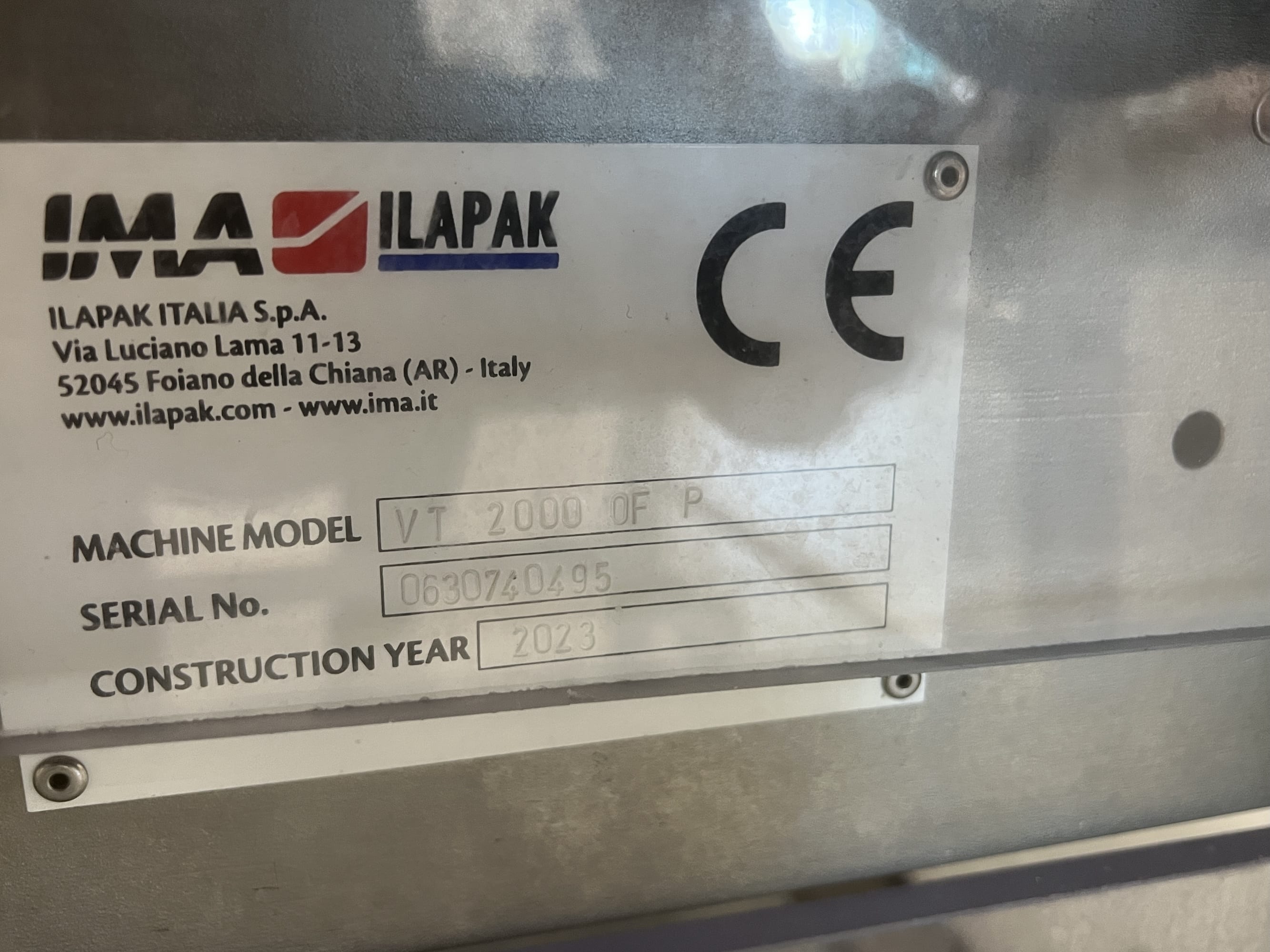

1. ENSACHEUSE VERTICALE VEGATRONIC VT2000 OF P

– Ensacheuse verticale formeuse-remplisseuse-soudeuse (VFFS), version Open Frame
– Tube et col de formage
– Soudure longitudinale verticale
– Mâchoires horizontales de soudure transversale avec couteau de coupe intégré
– Entraînement du film par courroies
– Longueur de sachet pilotée par codeur
– Cadence mécanique maximale : 70 sachets/min

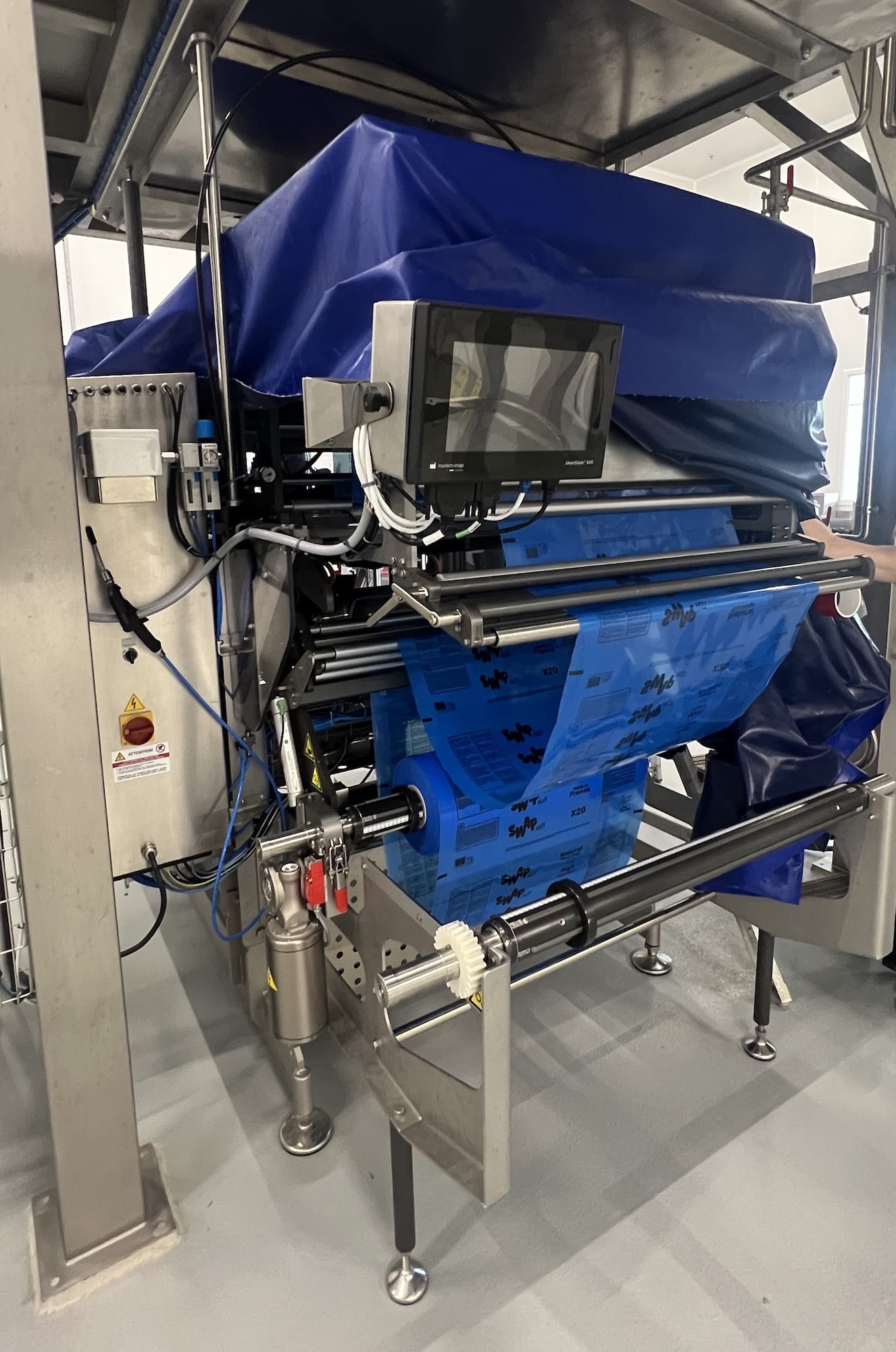

– Bobine de film :
– Ø max : 600 mm
– Largeur : 400 mm
– Mandrin : Ø 76 mm
– Poids max : 50 kg
– Format actuel : Ø 170 mm (possibilité de changer sur demande)

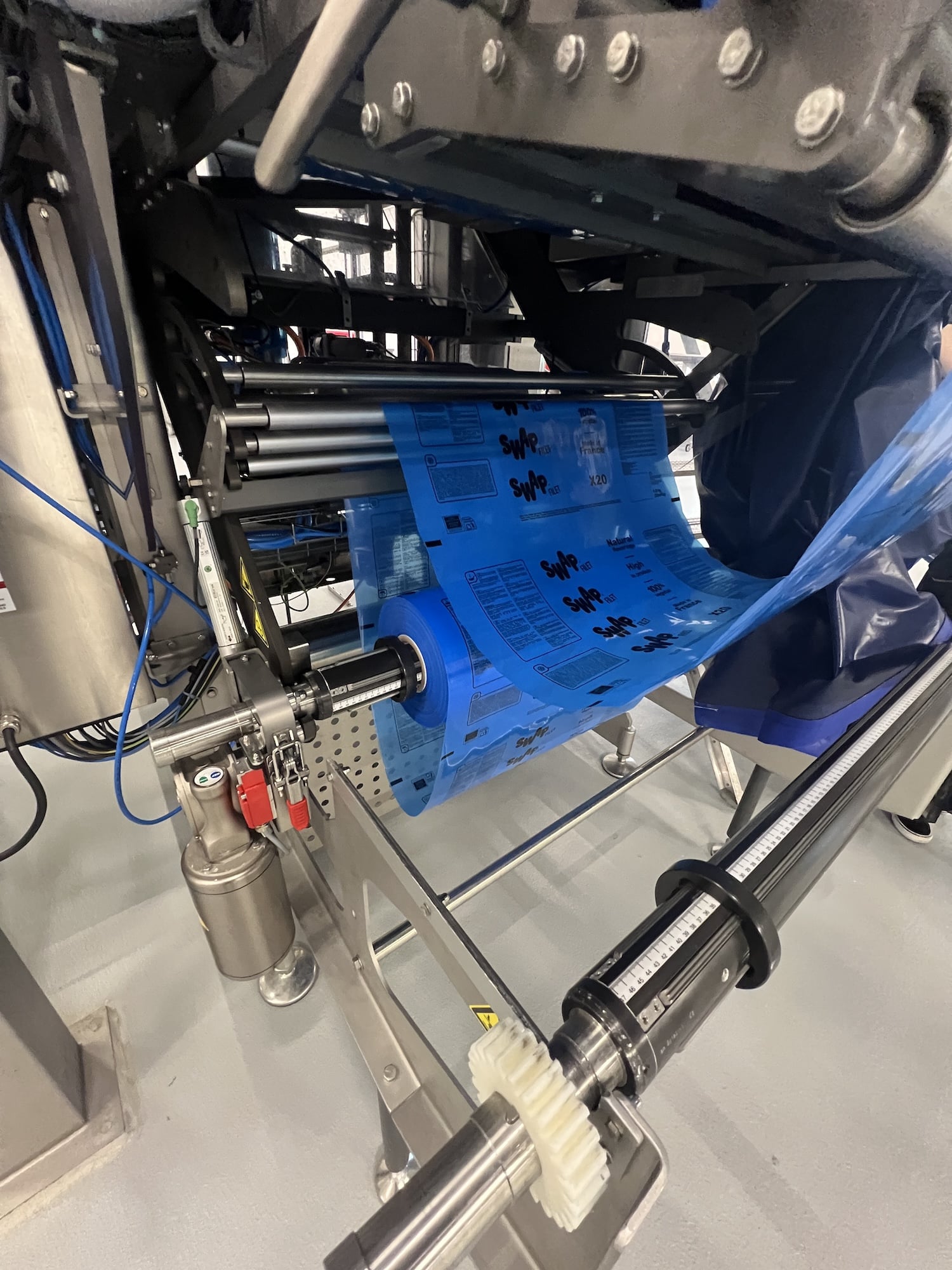

– Porte-bobine sur arbre expansible pneumatique VEROL – chargement par l’arrière
– Rouleau danseur de mise en tension du film

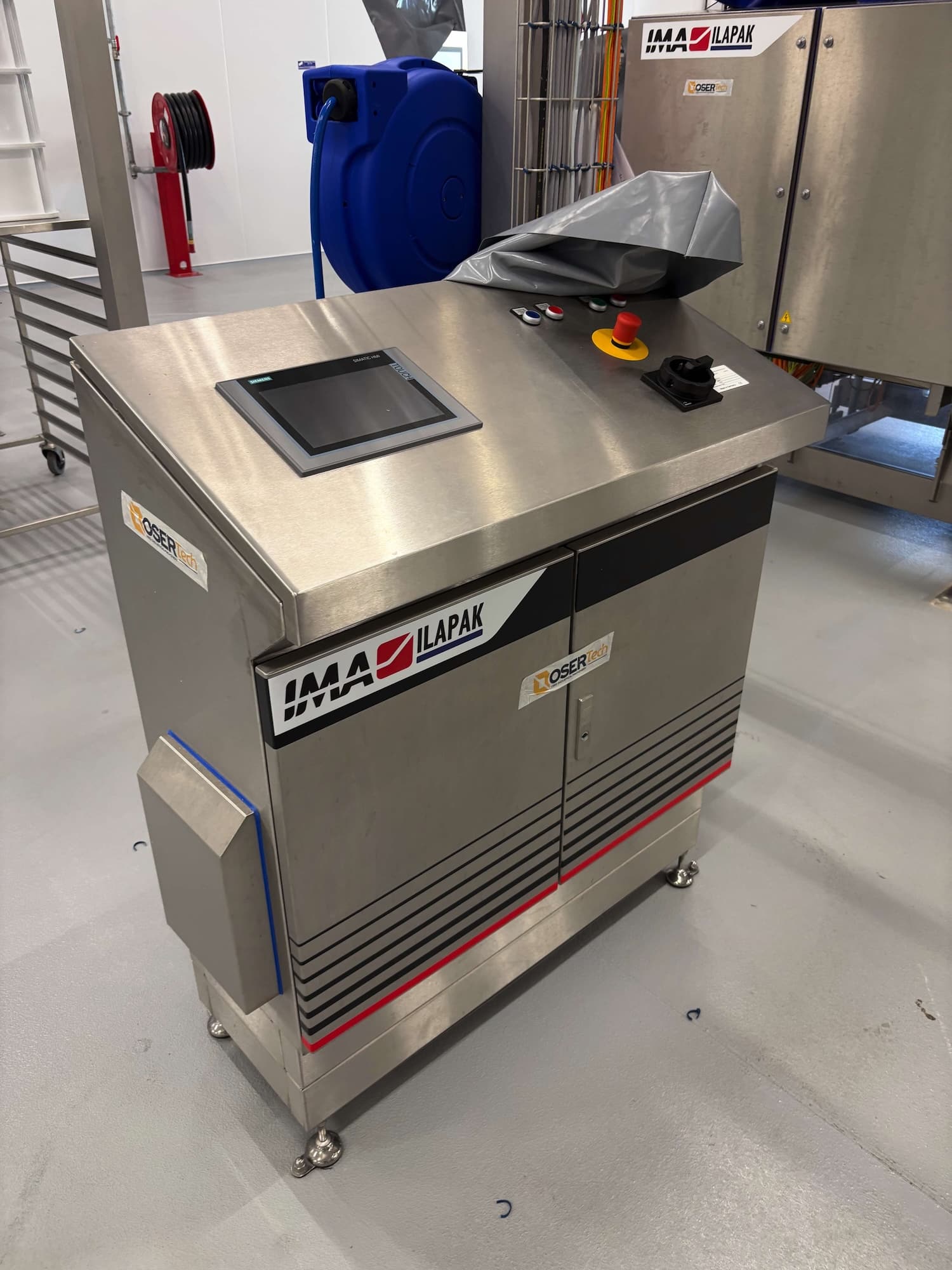

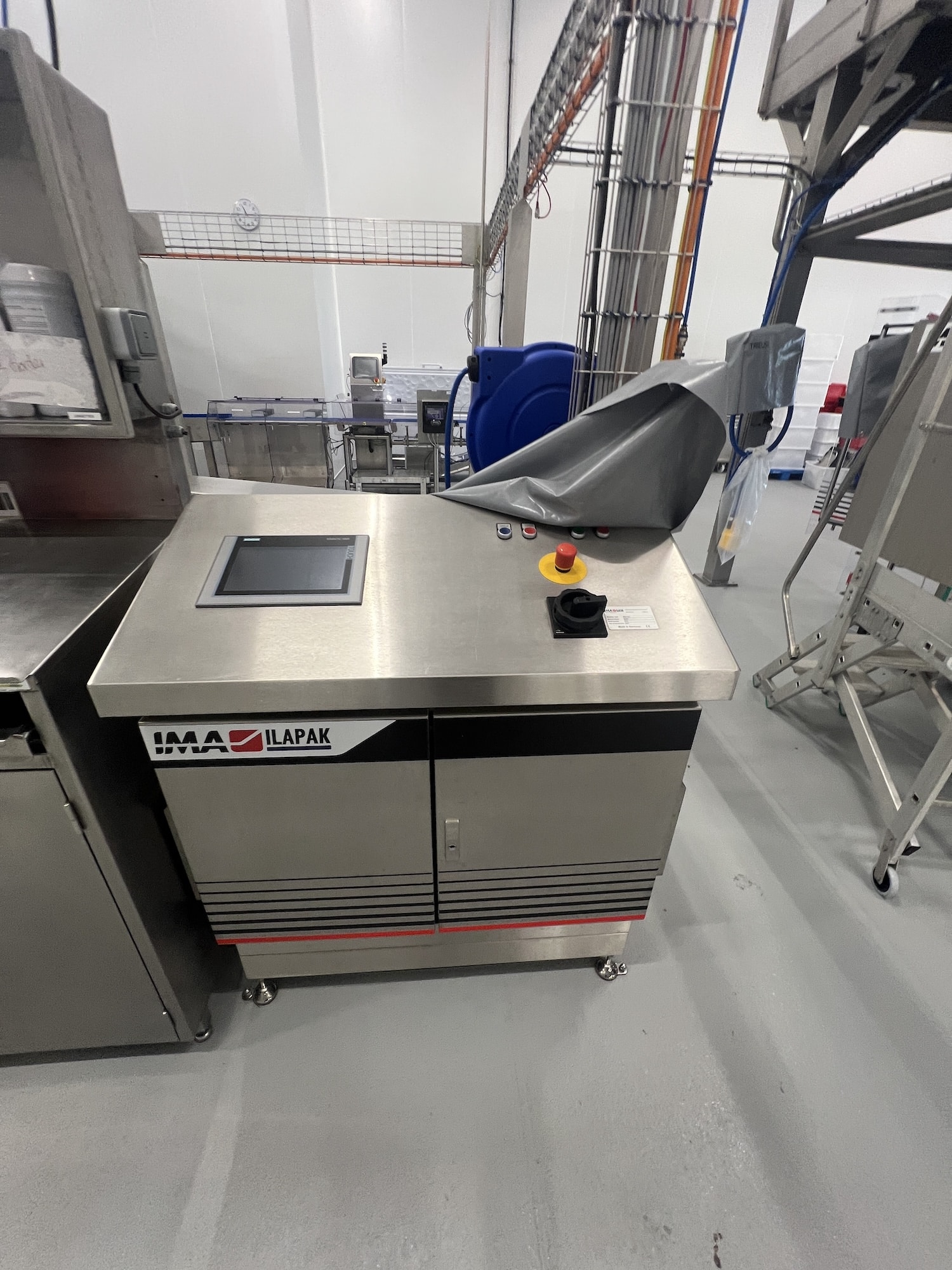

– Commande par écran tactile IHM

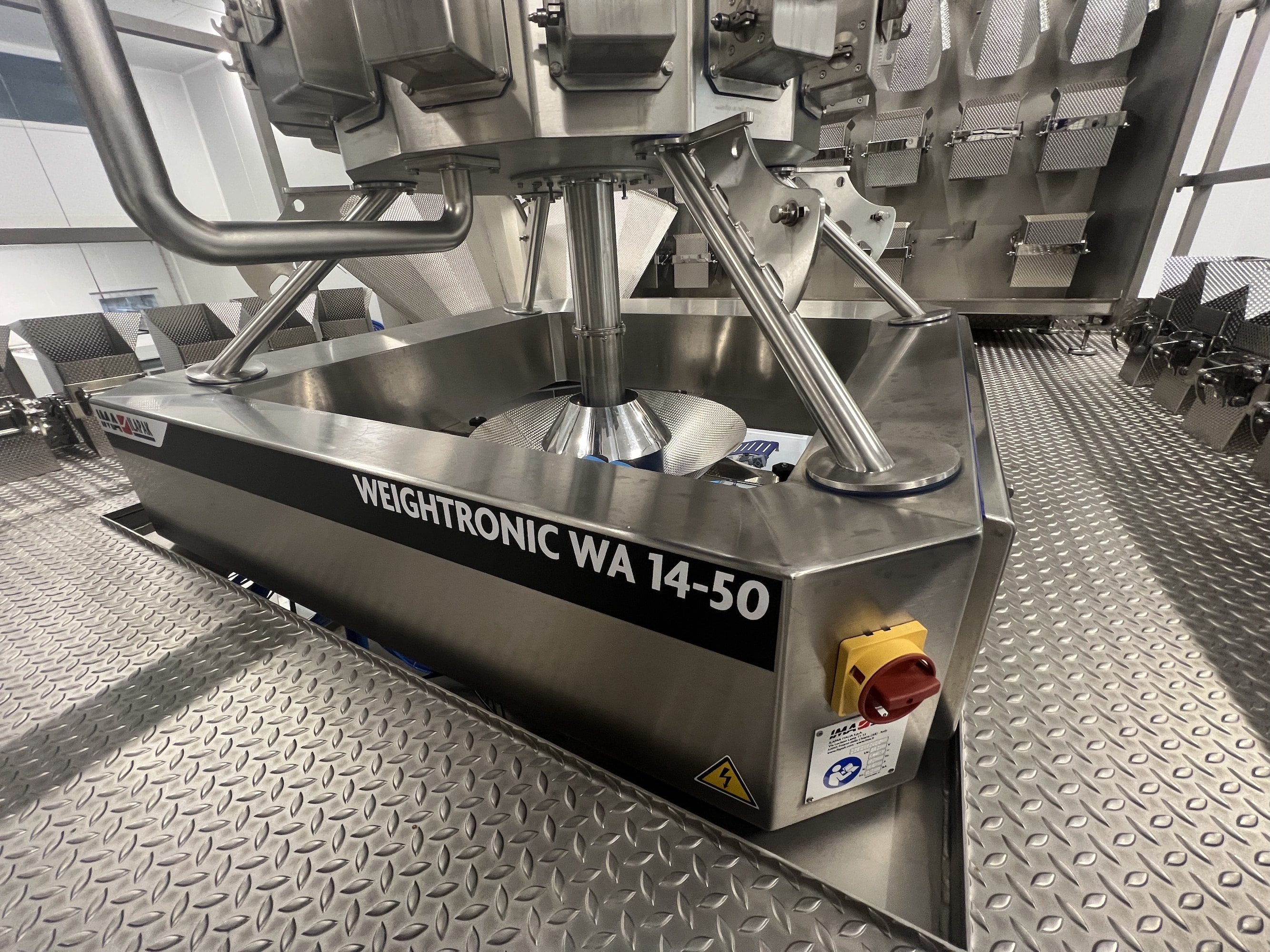

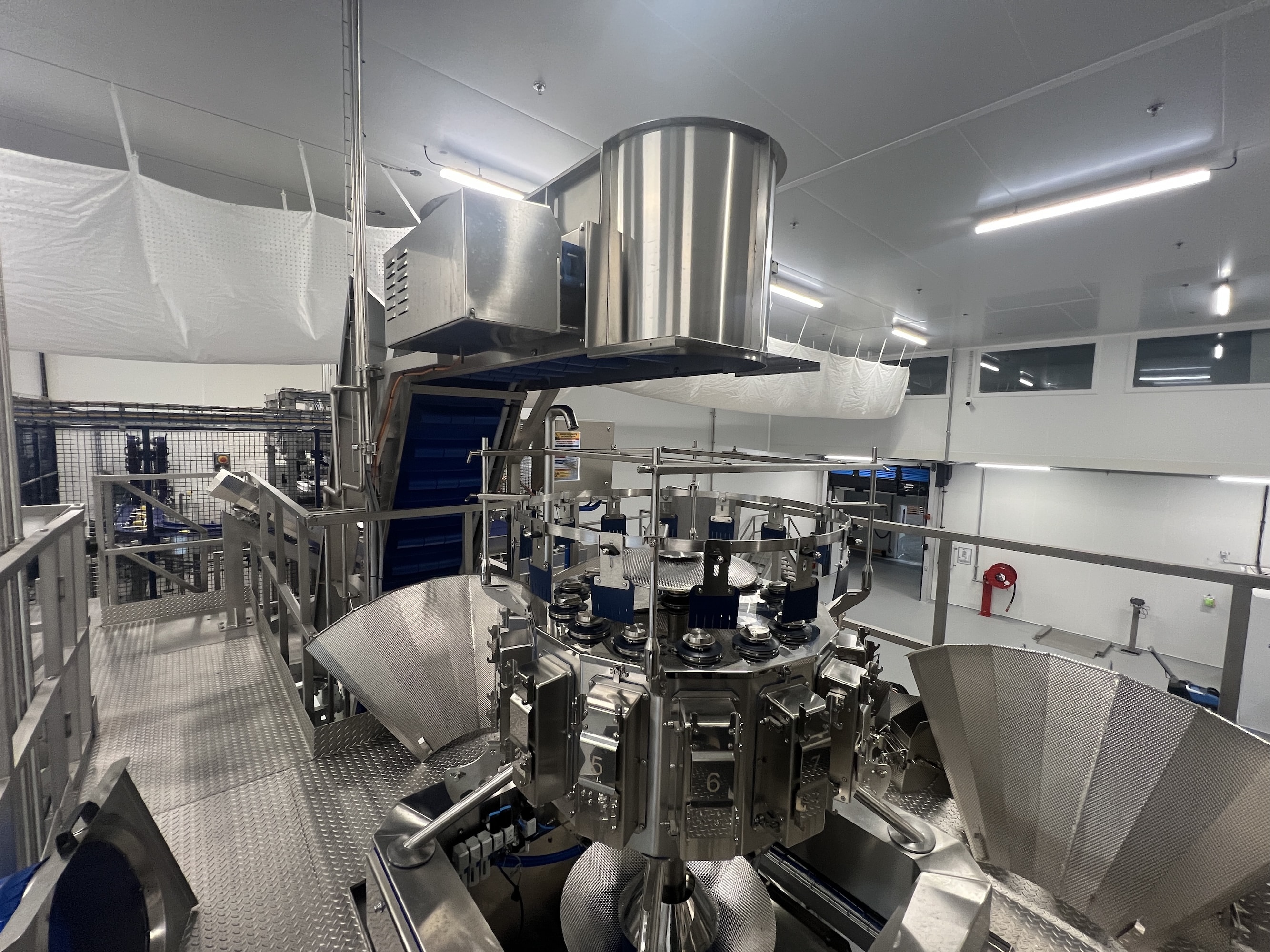

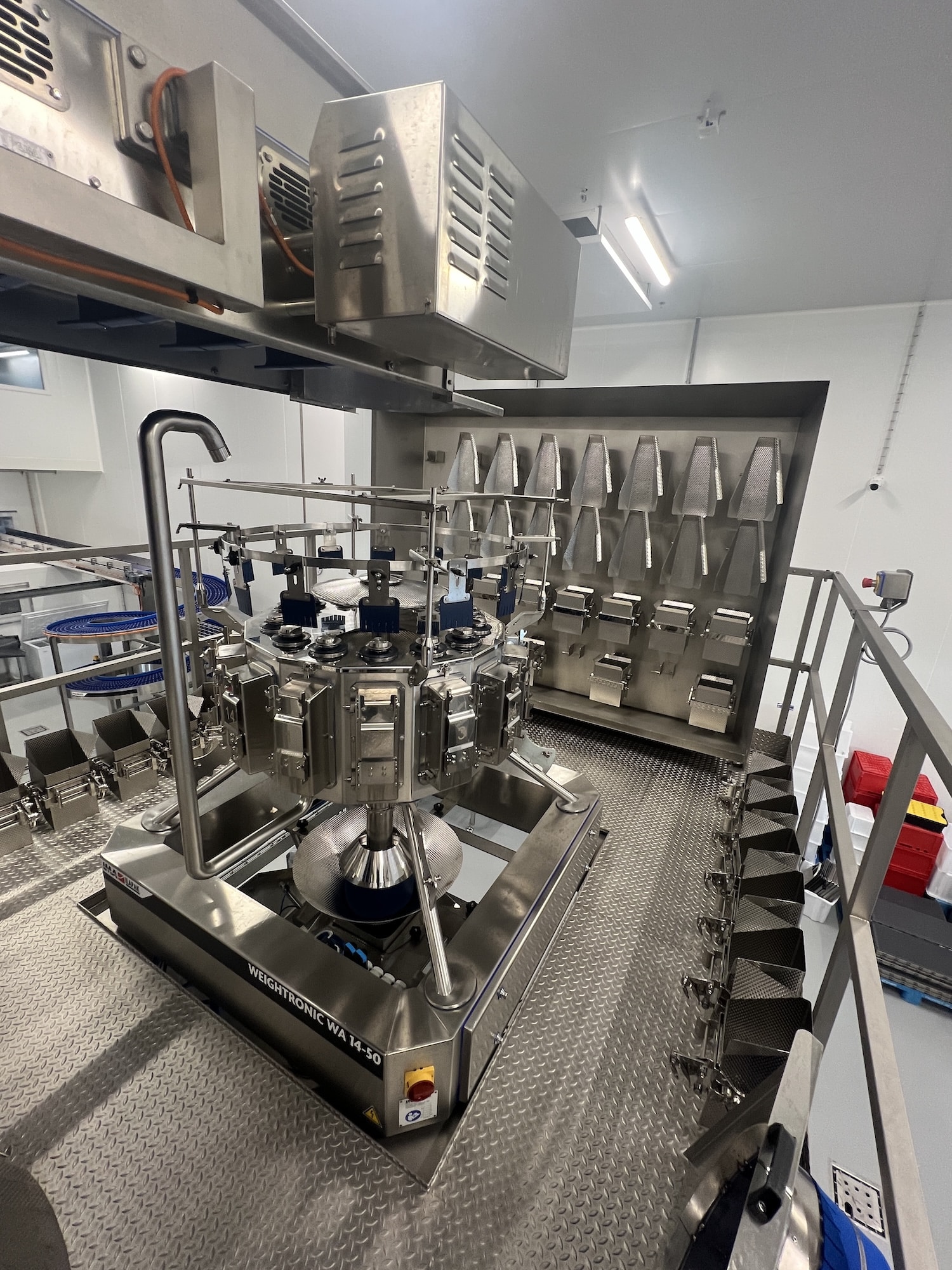

2. PESEUSE ASSOCIATIVE WEIGHTRONIC WA 14/50

– 14 têtes – 1 panier de pré-dosage + 1 panier de pesage par tête
– 15 cellules de charge : 14 paniers de pesage + 1 sous le cône central
– Cône de distribution central
– Canaux vibrants radiaux électromagnétiques, démontables sans outil
– Ouverture des paniers par moteurs pas à pas – cames paramétrables
– Timing hopper (trémie de synchronisation)
– Déchargement par 4 goulottes amovibles vers trémie de sortie
– Vitesse maximale : 90 coups par minute
– Volume du godet : 5,0 l
– Volume maximal de vidange (par déversement) : 12,5 l
– Plage de poids de vidange (par déversement) : 100 g – 3 000 g
– Longueur maximale des pièces : 150 mm
– Modes : pesage ou comptage de pièces, mélange jusqu’à 4 secteurs, décharge multiple par sachet
– Tare et étalonnage automatiques
– Écran tactile Ilapak HMI :
– 4 niveaux d’accès
– Recettes
– Statistiques (moyenne, écart-type)
– Historique des alarmes
– Pilotage jusqu’à 4 alimentateurs externes
– Pièces en contact démontables sans outil et numérotées par tête
– Caméra de supervision AXIS F1035-E au-dessus de la peseuse – affichage temps réel sur l’IHM (mode réalité augmentée)

3. ALIMENTATION PRODUIT (PA.MA SERVICE)

Convoyeur à bande PTNMSX :
– Structure inox AISI 304
– Bande modulaire PP
– Largeur utile : 533 mm
– Longueur utile : 2405 mm
– Rebords H 200 mm, un côté sur charnières
– Hauteur de chargement / déchargement : 3080 mm
– Vitesse : 22 m/min
– Motoréducteur SEW SA37 – 0,37 kW – IP65
– Alimentation : 400 V tri – 50 Hz
– Rampe de lavage 10 buses

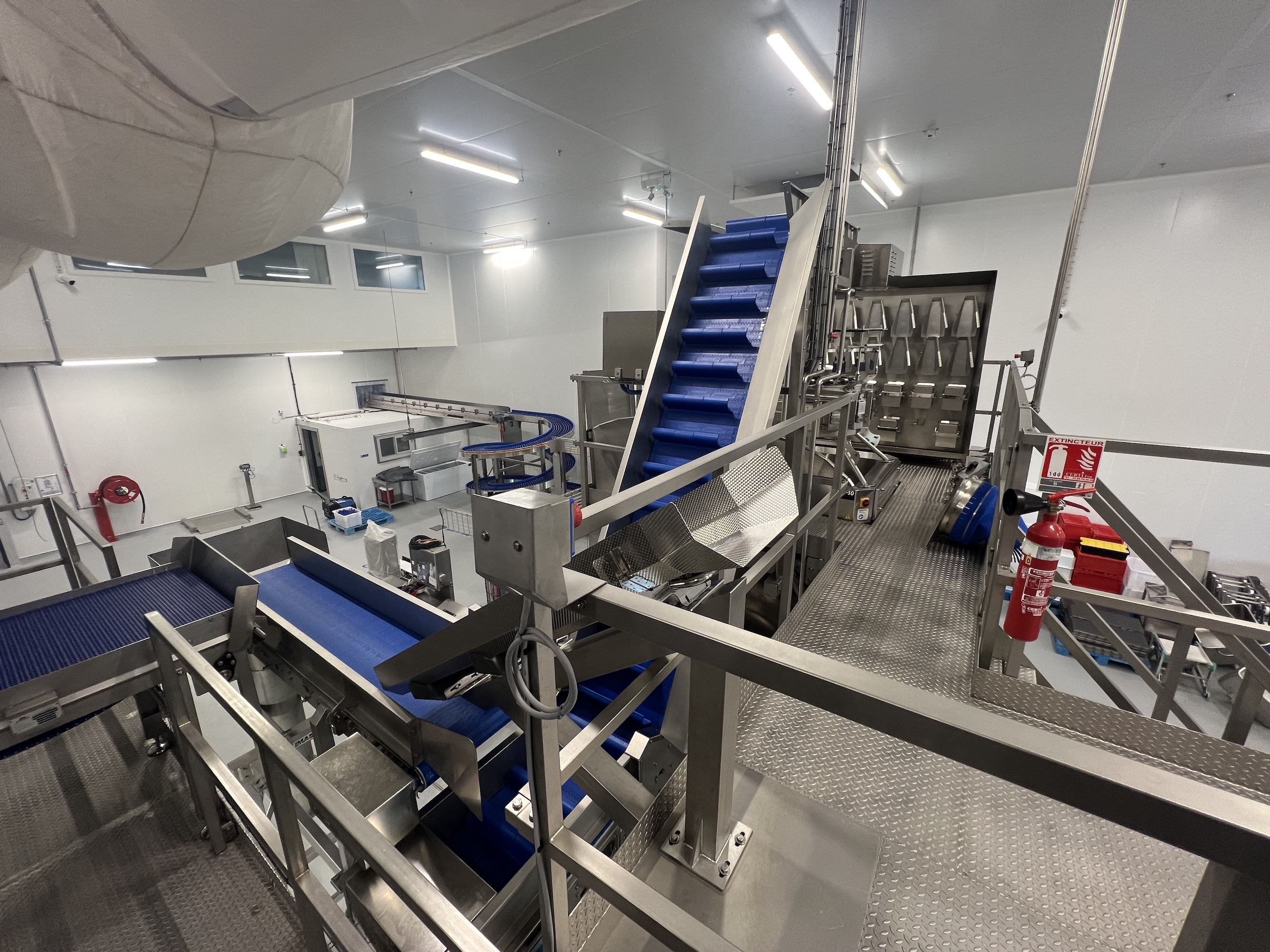

Élévateur en Z PTNMSX-Z :
– Structure inox AISI 304
– Bande modulaire PP à taquets – pas 203,2 mm
– Largeur utile : 403 mm
– Longueur utile : 5300 mm
– Rebords H 200 mm sur charnières
– Hauteur de chargement : 2660 mm
– Hauteur de déchargement : 5215 mm
– Vitesse : 24 m/min
– Motoréducteur SEW SA47 – 0,75 kW
– Alimentation : 400 V tri – 50 Hz
– Trémie de chargement inox
– Hublots d’inspection

– Pilotage des convoyeurs par l’armoire de l’ensacheuse

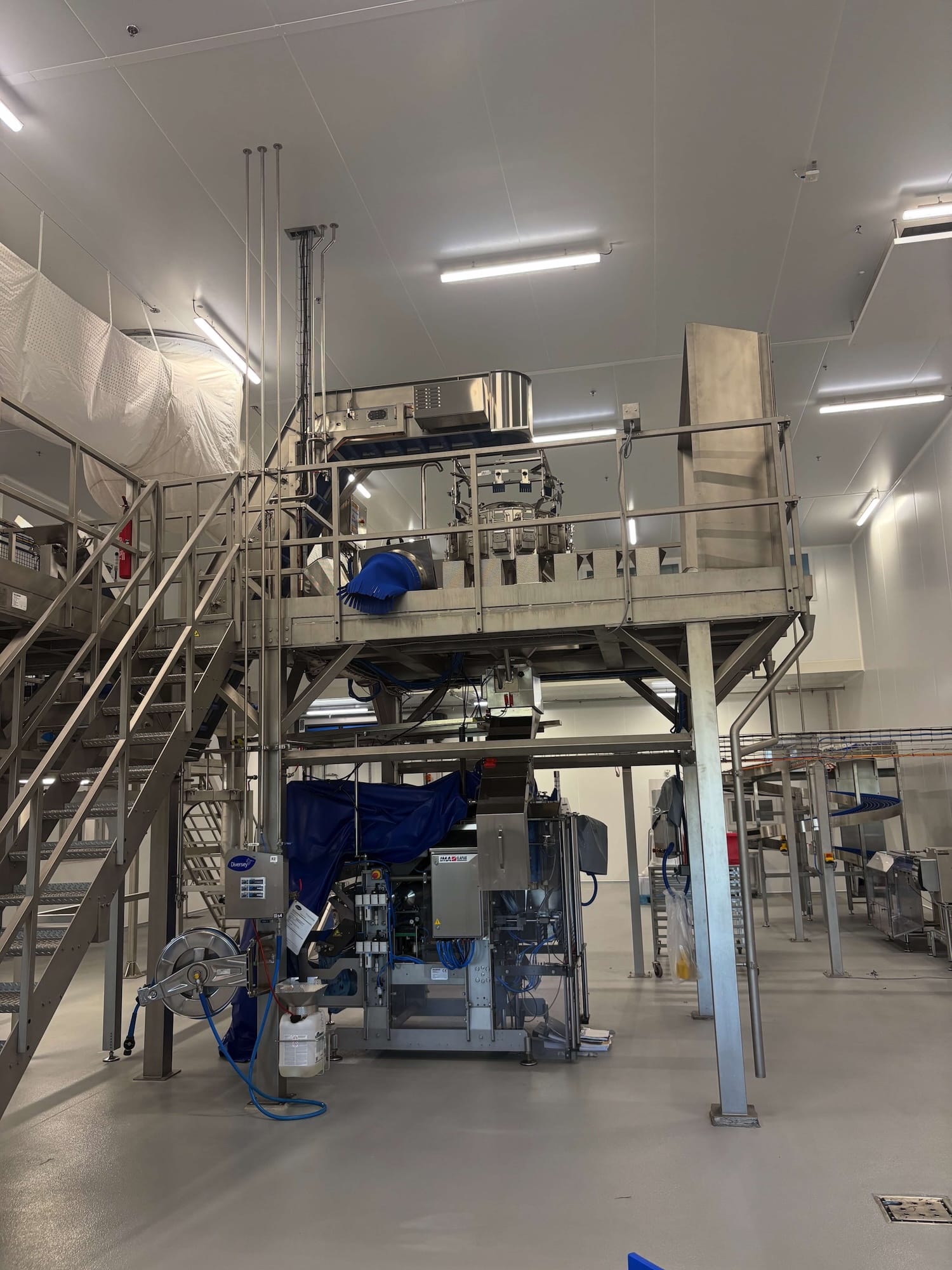

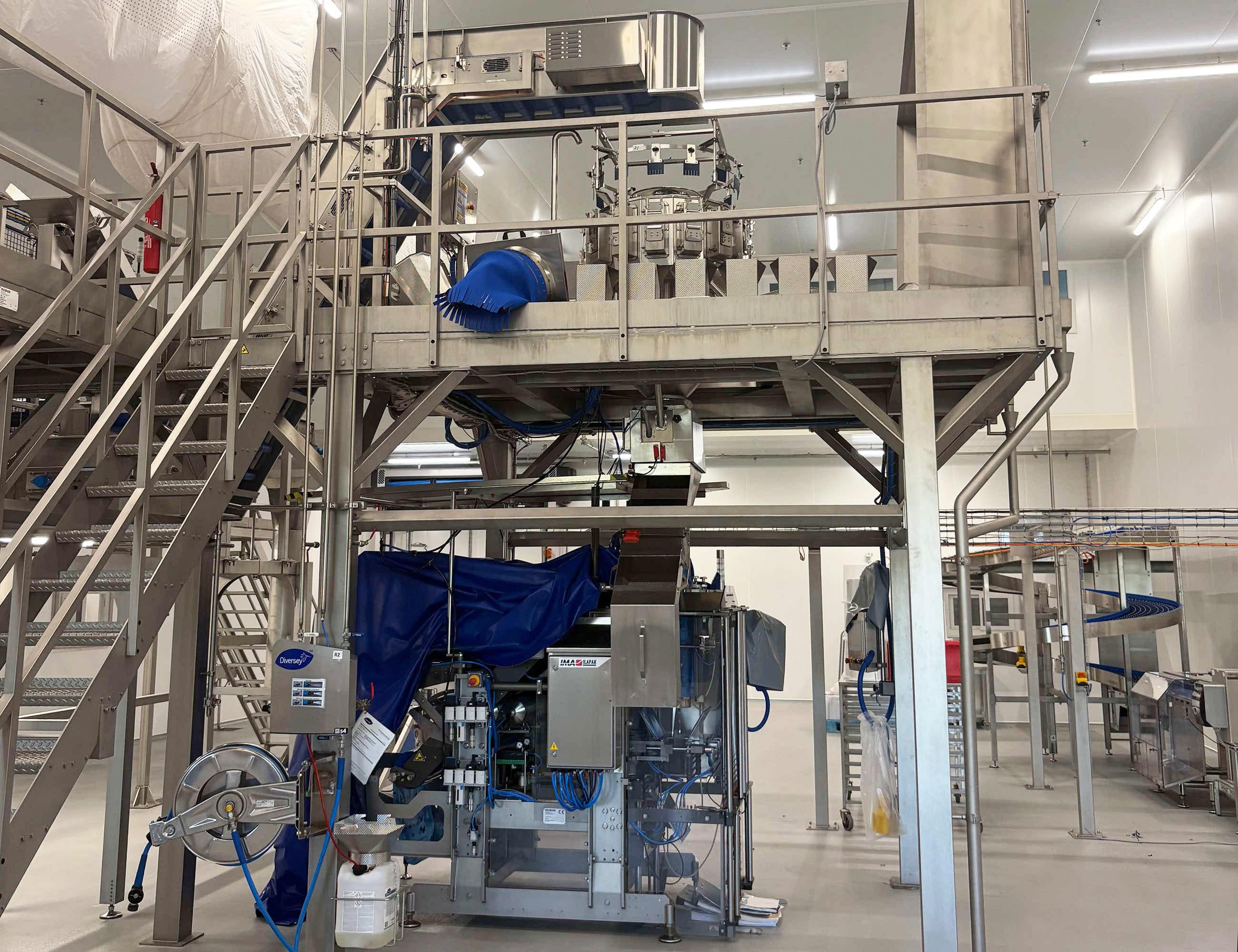

4. PLATEFORME (GANTRY) FQS

– Structure tubulaire inox conçue pour le lavage
– Support de la peseuse au-dessus de l’ensacheuse
– Escalier à limons, marches en tôle pliée
– Garde-corps inox
– Assemblage boulonné (démontable)

DOCUMENTATION DISPONIBLE

– Déclarations CE (ligne et machines)
– Déclarations d’incorporation des convoyeurs
– Manuels d’utilisation FR / IT
– Analyses de risques FR
– Schémas électriques et pneumatiques
– Nomenclatures illustrées (IPB)
– Listes de pièces de rechange conseillées (RSPL)
– Certificats contact alimentaire

Matériel démonté et stocké dans nos locaux.
